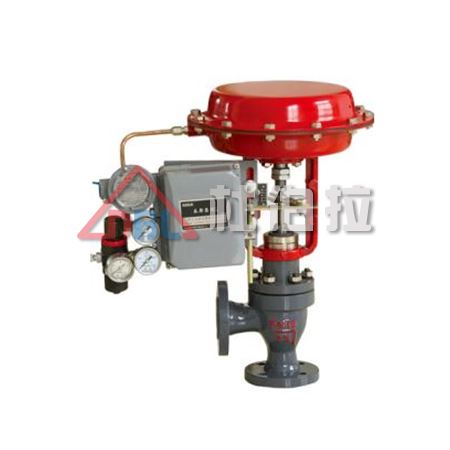

氣動角式高壓調節閥(高壓閥體)概述
氣動角式高壓調節閥(高壓閥體)，由氣動薄膜多彈簧執行機構和角型高壓閥組成。采用透境式閥座結構，閥座易于更換，密封性能好。DN≤25的閥座、閥芯頭部采用6YC1硬質合金，DN≥32的閥芯采用堆焊鎢鈷合金，具有耐氣蝕，抗沖涮等優點，大大提高使用壽命。氣動角式高壓調節閥廣泛應用于各種化工、煉油等行業，尤其適用于合成氨、尿素工業上高壓和高壓差介質調節。
氣動角式高壓調節閥(高壓閥體)高壓角型調節閥閥體
型 式：角型鍛造閥
公稱通徑：6、10、15、25、32、40、50、65、80、100mm
公稱壓力：PN22、32MPa
法蘭標準：H12-67
材料：鍛鋼、鑄不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti）、316L等
上閥蓋：普通型：-40～+230℃、散熱型：+230～+450℃
壓蓋型式：螺栓壓緊式
填料：V型聚四氟乙烯填料、石棉編織填料、石墨填料
氣動角式高壓調節閥(高壓閥體)閥內組件
閥芯型式：?jiǎn)巫烷y芯
流量特性：等百分比特性和線性特性
材 料：不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、316L）、6YC1、不銹鋼堆焊司太萊合金等
氣動角式高壓調節閥(高壓閥體)執行機構
型 式：多彈簧薄膜式執行機構
彈簧范圍：20～100（標準）、40-200、80-240、20-60、60-100KPa
膜片材料：丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布
供氣壓力：140～400KPa
氣源接口：RC1/4"
環境溫度：-30～+70℃
氣動角式高壓調節閥(高壓閥體)閥作用型式
分氣關式(B)或氣開式(K)閥
氣動角式高壓調節閥(高壓閥體)附件
定位器（HEP型、YT1000型）、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
■ 高壓調節閥訂貨須知
1.產品型號與名稱
2.公稱通徑DN(mm
3.公稱壓力
4.流量特性要求
5.閥體材質及閥內件材料
6.介質種類和溫度范圍
7.閥前后壓力(壓差)
8.密封形式
9.配套附件
