氮封閥 氮封分類 氮封要求 氮封組 特點

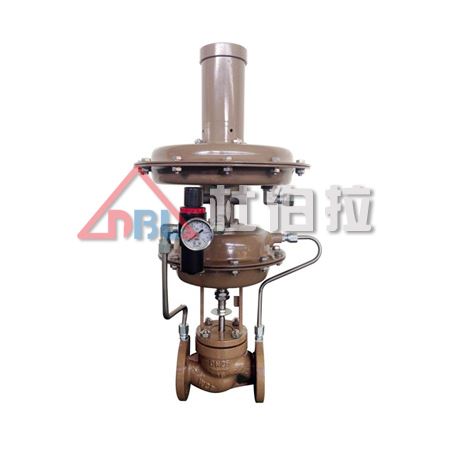

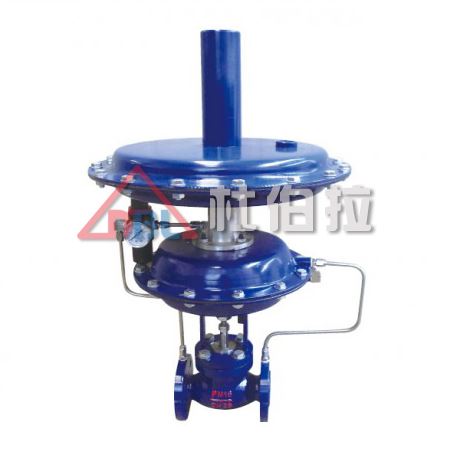

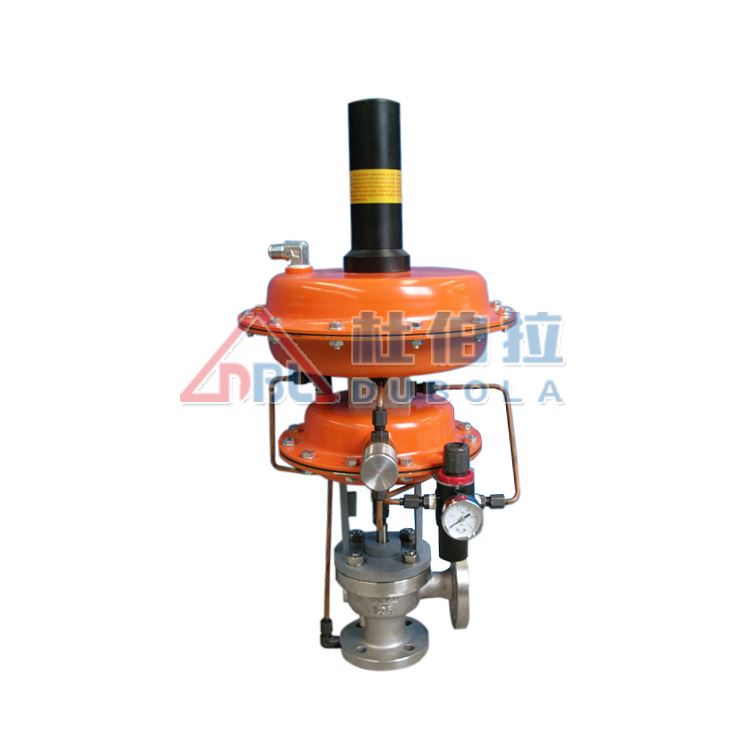

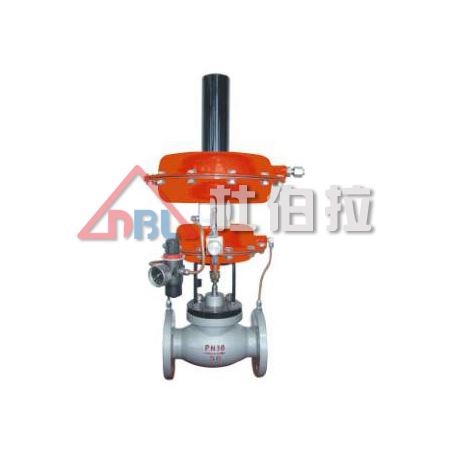

ZZY-II型帶指揮器自力式壓力調節閥(簡稱氮封閥)無需外加能源，利用被調介質本身壓力變化而實現自動調節，使閥后壓力恒定，整機具有動作靈敏、控制壓力波動小，節約能源。
指揮器操作型自力式壓力調節閥采用動力源與信號點分開檢測的方法，外加可調節流裝置，使整臺閥門的調節精度大大提高，減壓比最大可達2000：1。廣泛應用于各種氣體減壓穩壓的自動控制場合，特別適合作為氮封的供氮閥使用，具有持續供氮壓力波動小、反應靈敏等特點。
氮封閥 氮封分類 氮封要求 氮封組 閥體部分
結構大類：自力式
閥芯型式：單座平衡式
結構分類：帶指揮器型
氮封閥 氮封分類 氮封要求 氮封組 帶指揮器自力式壓力調節閥
規格與技術參數
| 公稱通徑DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| 額定流量Kv | 大容量 | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 |
| 標準型 | 5 | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | |
| 高精度 | 2.8 | 5 | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | |
| 額定行程L(mm) | 8 | 10 | 14 | 20 | 25 | 40 | 50 | |||||
| 公稱壓力PN(MPa) | 1.6 4.0 | |||||||||||
| 固有流量特性 | 快開 | |||||||||||
| 固有可調比R | 30 | |||||||||||
| 設定點壓力調節范圍 | 0.5~2、1~3、3~10、5~15、10~30、20~60、40~120、80~200、150~300 200~400、300~600、500~800、600~1000 | |||||||||||
| 調節精度（%） | ±5～8 | |||||||||||
| 放大器最高工作溫度（℃） | 橡膠膜片（丁晴）：-20~80 橡膠膜片（氟膠）：-20~200 | |||||||||||
| 泄漏等級 | Ⅳ級（10-4×閥額定容量）、Ⅵ級（微氣泡級) | |||||||||||
注：表中數據為本公司標準配置，可按用戶要求另行選配
氮封閥 氮封分類 氮封要求 氮封組 連接尺寸及標準
連接方式：法蘭 （標準型） 螺紋、焊接 （須用戶指定）
法蘭標準：PN16鋼制法蘭按GB/T9113.1 PN40鋼制法蘭按GB/T9113.2
密封面型式：PN16為突面（RF）； PN40為凹凸面，閥體為凹面；
法蘭端面距：GB12221-89
薄膜執行機構氣信號接口：內螺紋M16×1.5、M10X1、RC1/4
* 連接方式、閥體法蘭及法蘭端面距可按用戶指定的標準制造,如：ANSI、DIN、JIS等標準。
| 公稱通徑DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 |
| H | 690 | 690 | 705 | 705 | 760 | 800 | 800 | 840 | 880 | 980 | 1050 |
| A | φ178、φ198、φ232、φ280、φ308、φ394、φ498 | ||||||||||
| L1 | 233 | 233 | 332 | 332 | 373 | 572 | 552 | 673 | 980 | 900 | 1200 |
| P≥ | 135 | 170 | 220 | 220 | 235 | 245 | 325 | 425 | 550 | 660 | 900 |
| 重量 | 18 | 18 | 25 | 27 | 42 | 65 | 80 | 108 | 182 | 260 | 305 |
| 導壓管螺紋接頭 | M16×1.5、M10X1、RC1/4 | ||||||||||
注：1、指揮器與主閥可分開安裝
